氣泡霧化油槍

一、SGYQ型氣泡霧化油槍簡介

氣泡霧化油槍是一種全新的霧化技術油槍，其霧化機理是利用流體力學兩相流理論，將蒸汽或壓縮空氣注入到低壓燃油里，形成油包氣的特定流志——氣泡流．利用氣泡的產生、運動及變形，在油槍出口處形成氣泡內外壓力差．通過其壓差使氣泡爆破來霧化的。由于氣泡霧化克服的是燃油的表面張力，所以其能耗小，霧化顆料細(SMD≤50μm)，而且尺寸分布均勻，分布指數N>2。由于霧化顆粒小、霧化均勻、油槍投運時無甩油、滴油、漏油現象、燃盡率高。獨立燃燒及冷熱態鍋爐啟動時由于霧化效果好，燃燒充分，火焰明亮，冷爐點火期間不冒黑煙；再加上其結構特性，油孔、氣孔均較大，而且孔數多，所以不易出現結焦、堵塞等問題。油槍維護量小。

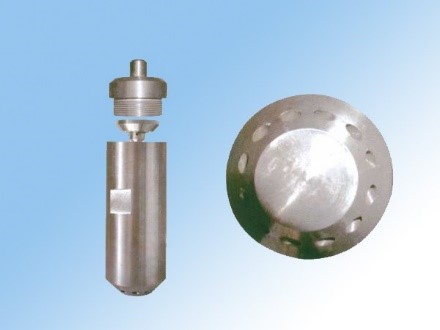

圖表 1油槍頭霧化裝置

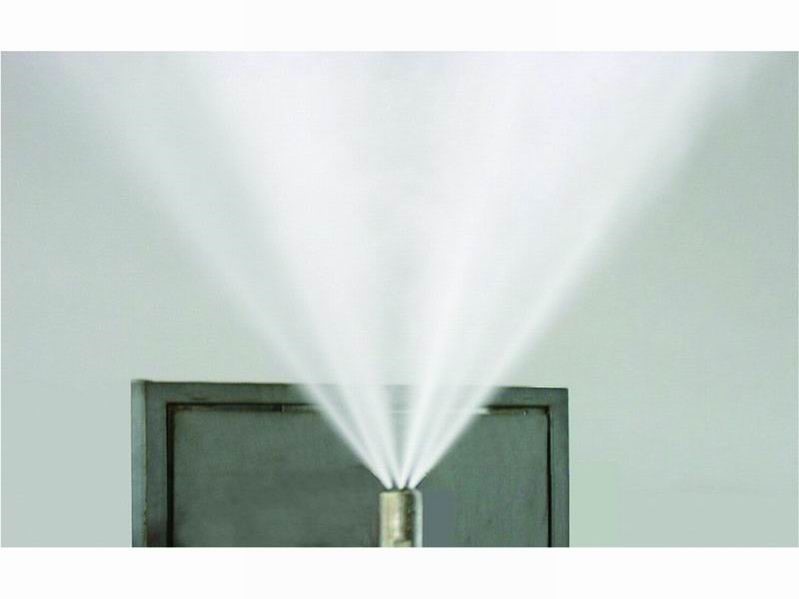

圖表 2油槍霧化效果

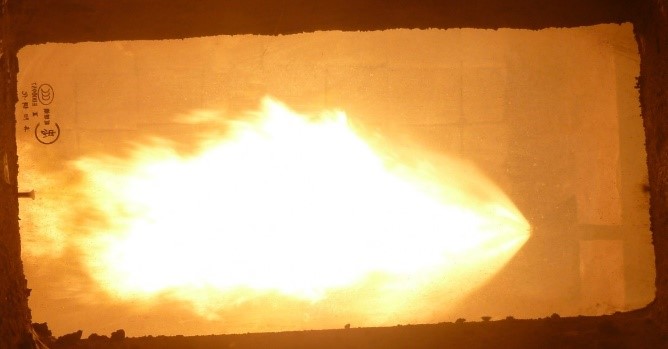

圖表 3油槍燃燒

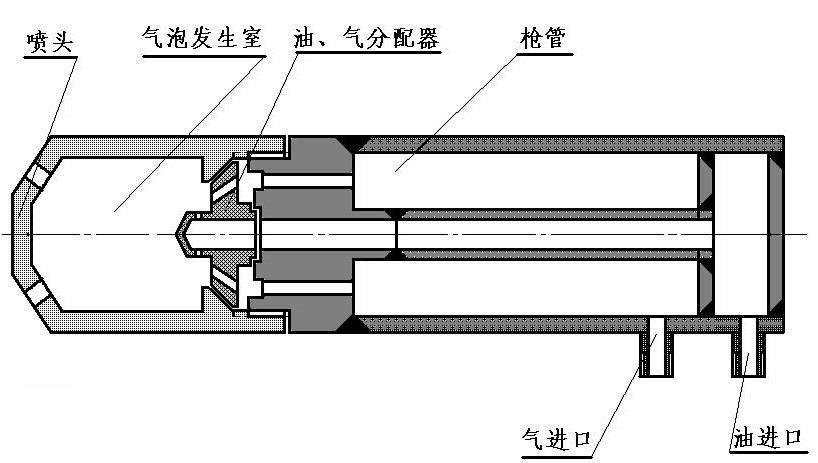

二、SGYQ型氣泡霧化油槍結構

油槍主要由四部分組成：

       1、油槍頭（包括霧化片）；     2、油槍桿；3、油、氣軟管連接絲頭；      4、與推進器之間的連接結構。

此圖為基本結構，與推進器之間的連接結構未畫出。鍋爐不同，其推進器與油槍連接的結構也不同，需根據具體情況設計連接結構（一般情況下，與原連接結構相同）。

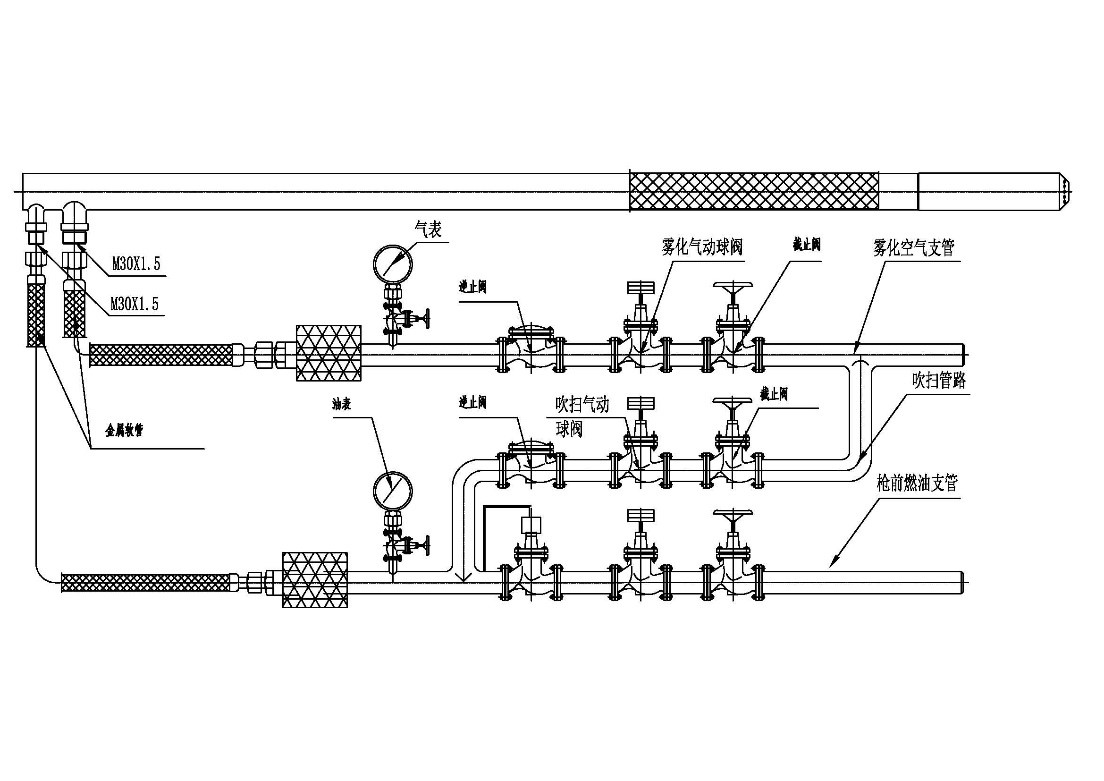

三、SGYQ型氣泡霧化油槍與管道之間的連接方案

四、SGYQ型氣泡霧化油槍性能參數及特點

     1.     適應霧化氣壓：0.6～0.7MPa；

     2.     適應油壓：0.3～0.8MPa；

     3.     適用燃油：復合燃料油；

     4.     可設計出力：50～2500kg/h；

     5.     出力調節比較大，一般可達1:4以上；

     6.     霧化顆粒細：SMD≤50μm，尺寸分布均勻；

     7.     霧化效果好，燃燒充分，火焰明亮，冷爐點火期間不冒黑煙；

     8.     易點火，不易波熄；

     9.     油槍不易出現結焦、堵塞現象，維護量小；

     10.   油槍使用壽命長，一般可達四年以上。
