SG-CT型飛灰含碳量在線檢測裝置

一、產品概述

      鍋爐飛灰含碳量是反映火力發電廠燃燒鍋爐燃燒效率的重要指標，實時檢測飛灰含碳量將有利于指導運行正確調整風煤比，提高鍋爐燃燒控制水平；合理控制飛灰含碳量的指標，有利于降低發電成本，提高機組運行的經濟性。

     我公司研發生產的SG-CT型高精度飛灰在線監測裝置，綜合了傳統高精度的實驗化學灼燒失重法測碳技術和公司自行研制的無動力、自抽式取樣技術，實現了對飛灰含碳量的高精度實時在線智能化測量，裝置有取樣裝置、失重法測量裝置和控制系統三部分組成。取樣裝置具有高耐磨性和防堵灰的特性，確保了取樣裝置的壽命周期以及連續取樣的可靠性；控制系統采用可靠的一體化主機和遠程模塊，對系統進行控制、數據處理和狀態監視，實現了對飛灰含碳量的高精度實時在線測量。該產品的主要特點測量精度高、測量精度不受煤種的影響，而且標定簡單快捷。測量數據可以在控制單元顯示屏上顯示，也可以通過自帶的D/A模塊輸送到電廠的DCS系統進行統一管理。該產品結構設計合理、性能可靠，維護量少。

 二、系統組成
     取樣單元：由取樣管、引射管、噴嘴、旋流集塵器等部件組成，具有高耐磨性和防堵灰的特性；

     測量單元：由收灰組件、排灰組件、灼燒組件、執行機構、測重組件等部件組成，其采用了特制的灼燒器和國際先進的減振技術和溫度控制技術，確保了測量的可靠性和穩定性。

     控制單元：由工業觸摸屏一體化主機、信號接口板和電源部件組成，性能穩定可靠，操作方便，同時實現對A、B兩套測量裝置的控制。

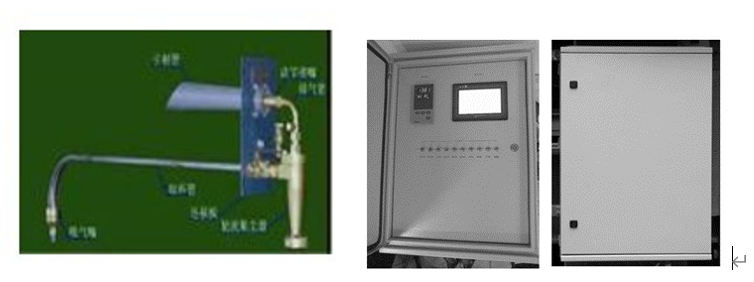

                  取樣單元                                                 控制單元                          測量單元

 三、實現功能

       鍋爐飛灰含碳量實時在線檢測及顯示功能

       鍋爐飛灰含碳量歷史趨勢顯示功能

       鍋爐飛灰含碳量歷史報表查詢功能

       系統報警查詢功能

       二路4-20mA含碳模擬信號輸出功

四、系統原理

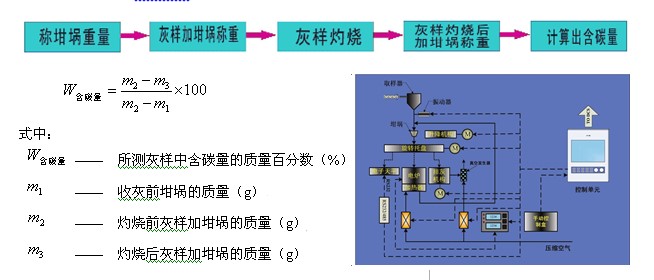

       SG-CT型飛灰含碳量在線檢測裝置基于失重法測量技術，參照中國電力工業標準《飛灰和爐渣可燃物測定方法》及《煤的工業分析方法》，將含有未燃盡碳的灰樣在規定的高溫下灼燒，利用灰樣的燒失量作為依據計算出灰樣的含碳量。

 五、性能指標

     測量范圍： 0～30％ （含碳量）

     測量誤差： ±0.5％

     測量周期： 9～12分鐘

     歷史數據： 保留時間1年

     電源功耗： 220VAC ，平均 0.5KW，最大 3.5KW

     輸出信號： 模擬量2路隔離的4～20mA含碳量信號，分別代表A、B兩側實時含碳量信號

     最大負載：5000W

     工作溫度： 控制單元：－10℃～50℃

                        測試單元： －10℃～60℃

     氣 源： 儀用空氣 0.4MPa～0.6MPa，耗氣量約為0.03m3/min

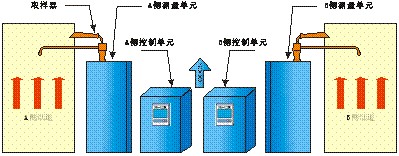

     六、系統結構

   七、安裝說明

          SG-CT型灼燒失重法飛灰含碳量在線檢測裝置的系統安裝可以在鍋爐運行期間實施；取樣單元安裝孔的開孔以及測量單元安裝架的焊接工作應在鍋停爐后進行，所有安裝操作應符合電廠的有關安全生產規范的要求。取樣點選取在空氣預熱器出口到除塵器入口之間的煙道上，具體安裝位置的選擇一般應滿足下面條件：
