SG-AS型全自動煤粉取樣裝置

（1）系統介紹

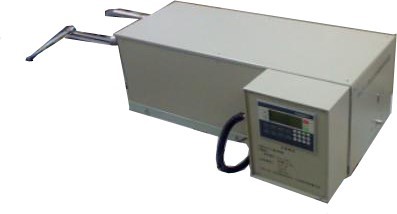

     SG-AS型固定式全自動煤粉取樣裝置是依據ISO9931國際標準和DL/T 942-2005《直吹式制粉系統的煤粉取樣方法》原理設計制造的，采用自動旋轉取樣探頭，在取樣探頭上設計有4個采樣頭，并由一套控制系統來滿足國際標準的取樣要求（取樣頭結構如右圖所示）。 該產品適用于電站鍋爐進行新煤種試驗、磨煤機調整試驗、燃燒調整試驗等。

（2）系統原理

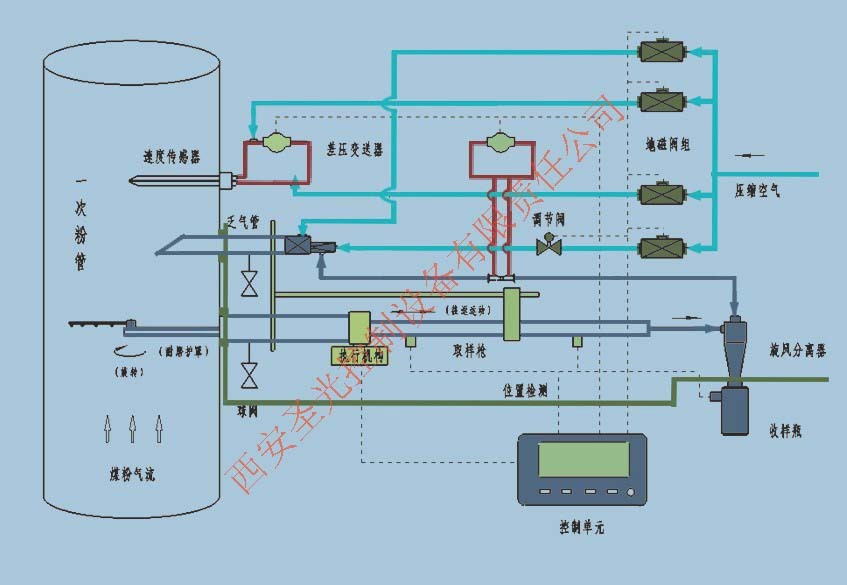

     SG-AS型固定式全自動煤粉取樣器完全依據ISO9931國際標準和DL/T 942-2005《直吹式制粉系統的煤粉取樣方法》原理要求，運用反吹射流原理，系統通過調節控制單元通過對采集取樣裝置的管道煤粉流動速度、取樣槍抽吸速度信號的采集，調節負壓發生器的進氣速度，從而實現管道煤粉流動速度和取樣槍抽吸速度的動態平衡，實現抽吸流量控制，運用旋風取樣器高效地把煤粉從抽吸出的氣粉流中分離出來。
取樣槍上裝有4個取樣探頭，根據等面積原則確定每個取樣探頭長度，通過時間控制裝置，由電機驅動旋轉取樣探頭在煤粉管道內均勻旋轉，在4分鐘內完成對整個煤粉管道截面的連續旋轉取樣。

（3）設備構成

    SG-AS型全自動煤粉取樣裝置由控制系統、測速系統、取樣組件、水平運動機構組件、旋轉運動機構組件、網絡通訊組件等組成。
     1、控制系統
       主要包括單片機控制系統、模擬信號輸入輸出接口電路、開關量輸入輸出電路、點陣圖形顯示屏、應用軟件及控制算法等，它是煤粉取樣裝置的核心控制部分。
    2、測速組件
       主要由速度傳感器、微差壓變送器、反吹防堵電磁閥等組成，它主要完成煤粉管道的一次風速的實時采集。實現管道煤粉流動速度和取樣槍抽吸速度的動態平衡，實現抽吸流量控制，從而實現等速取樣。
    3 、取樣組件
       主要由旋轉取樣槍、旋風分離器、取樣瓶、乏氣管、機殼等組成，它主要完成從一次風管中抽吸煤粉，并將氣、固分離，煤粉由取樣瓶收集，氣體由乏氣管送入煤粉管道。
    4、水平運動機構組件
       主要由水平運動電機、齒輪機構、傳動絲杠、定向?qū)к?、?qū)動部件、電機過流保護部件等組成，它主要在控制系統的控制下完成驅動水平運動電機，使取樣槍沿著管道徑向方向運動。
    5、旋轉運動機構組件
       主要由旋轉電機、齒輪機構、錐形傳動機構、驅動部件、電機過流保護部件等組成，它主要在控制系統的控制下完成驅動旋轉電機，使取樣頭在管道截面內旋轉一周，時間為240s。
    6、取樣抽吸速度調節控制組件
       主要由負壓發生器、調節閥、吹掃電磁閥組、文丘里噴嘴、煤粉過濾保護部件、微差壓變送器、控制器等組成，它主要是根據控制系統的調節信號，調節負壓發生器的進氣速度，實現管道煤粉流動速度和取樣槍抽吸速度的動態平衡，實現抽吸流量控制，從而實現等速取樣。
    7、水平位置檢測組件
        主要由取樣槍啟動位置磁感應檢測器、取樣槍停止位置磁感應檢測器等組成，它主要給控制系統提供進出水平運動電機水平運動的位置監測信號。
    8、旋轉位置檢測組件
       主要由取樣頭旋轉位置光電檢測器，取樣頭旋轉位置指示器等組成，它主要給控制系統提供旋轉電機旋轉運動的位置監測信號。
     9、網絡通訊組件
         為了方便用戶的集中控制、組網需要，本裝置配有嵌入式以太網接口和RS485接口，用戶可以根據實際需要進行選擇。
     10、氣體密封底座連接組件
         我公司的固定式全自動煤粉取樣裝置采用專用的氣體密封技術，不僅可以用于設備的運行時的煤粉密封，而且還方便設備的在線維護。
(4)  性能指標

1、微差壓變送器0～2KPa,精度0.1%FS；                  2、壓縮空氣壓力0.6 Mpa；   3、取樣頭 4×Φ5；   4、取樣時間：4min                                                        5、適應煤粉流速：5m 3/s～40m3 /s；   6、系統電源: 220±10%V，50～60Hz,功耗≤300W；                         7、取樣誤差：±5%；   8、分離效率：99%以上。

    (5)性能特點
    1、全中文操作界面，方便易懂；
    2、一鍵操作，完全自動取樣，可人工隨機取樣，自動定時采樣或遠程控制采樣；
    3、取樣代表性好，避免人為因素，操作一致性好；
    4、通過壓差傳感器和測速系統調節取樣速度，實現等速取樣，取樣結果真實、準確；
    5、四個取樣頭按等面積布置，通過在時間控制器調節，均勻的沿煤粉管徑中心旋轉，不受煤粉流“擾動、偏向、離析”等因素影響，取樣代表性更好
    6、采用等速取樣，并在取樣前后自動吹掃系統管路，避免取樣器堵塞；
    7、全密封設計，外形美觀大方；
    8、中文顯示，具有故障診斷和報警功能
