一 、概述

西安圣光控制設備有限責任公司結合自身多年的工程實踐經驗，克服了傳統產品的缺陷，獨立研發SG-FH型無動力自抽式手動飛灰取樣裝置。該裝置按《DL/T 926-2005 自抽式飛灰取樣方法》設計生產，采用自抽式無動力抽取飛灰，具有取樣代表性好、取樣管不堵塞、免維護和操作使用方便等特點。
二、結構組成

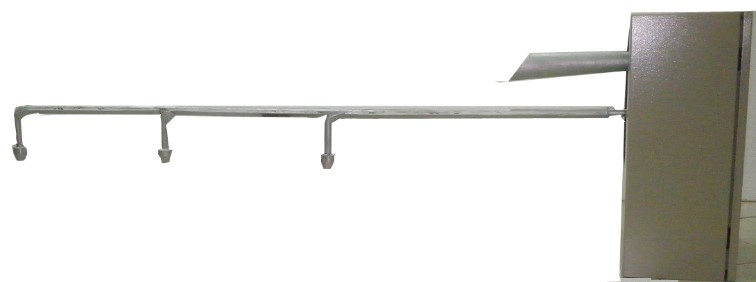

    SG-FH型手動飛灰取樣裝置主要有三嘴取樣槍、噴射器組件、彎管抽吸組件、旋流集灰器組件、防堵吹掃組件、氣源多路換向單元、氣源處理單元、振動組件、取樣瓶及箱體單元等組成。

 三、工作原理
     SG-FH型手動飛灰取樣裝置依靠噴射器組件抽吸產生的真空，將煙氣從煙道中等速的吸入三嘴取樣槍單元中，在旋流集灰器組件中將煙氣中的飛灰分離并收集在取樣瓶中，分離后的煙氣將通過噴射器組件抽吸返回煙道。通過調整彎管抽吸組件調整抽吸速率，從而使抽吸速度和煙氣流速一致，達到等速抽吸的目的。
     SG-FH型手動飛灰取樣裝置還通過引入壓縮空氣，在取樣時驅動振動組件，保證飛灰取樣流暢；非取樣時，通過防堵吹掃組件，對取樣通路進行吹掃，保證取樣通道通暢，徹底解決了傳統飛灰取樣產品的易堵塞的問題。
四、性能指標
      型號：SG-FH
      適用范圍：各種燃煤鍋爐尾部煙道
      取樣頭：φ16mm
      壓縮空氣壓力：0.2～0.6Mpa
      壓縮空氣消耗量：0.3m3／min
      分離效率：99％
     工作溫度：小于400℃
五、安裝位置
    飛灰取樣點選取在空氣預熱器出口到除塵器入口之間的煙道上，應選擇煙氣流速和灰塵顆粒有代表性的地方，在取樣點前、后應有適當直管段。取樣器伸入煙道內的長度可在1/8～1/2煙道深度范圍內合適選擇。取樣頭應正對煙氣流動方向，引射管和取樣管的位置根據煙氣的流向進行相應的調整。
六、特點
    1、本產品采用高硬質耐磨材料，防腐耐磨壽命長；
    2、無需任何外在動力進行等速采樣，使用方便、安全可靠；
    3、取樣代表性強；
    4、操作簡單、無須日常維護
